Como proveedor de sellos de fuelle de metal, he sido testigo de primera mano el papel crítico que juegan estos componentes para evitar fugas en una amplia gama de industrias. En este blog, profundizaré en los mecanismos por los cuales los sellos de fuelle de metal logran esta función esencial, explorando su diseño, materiales y principios operativos.
Comprender los conceptos básicos de los sellos de fuelle de metal
Los sellos de fuelle de metal son sellos mecánicos utilizados en bombas, compresores y otros equipos giratorios para evitar la fuga de fluidos, como líquidos o gases, a lo largo del eje giratorio. Consisten en un elemento de fuelle de metal flexible, que generalmente está hecho de acero inoxidable, inconel u otras aleaciones resistentes a la corrosión. El fuelle está diseñado para compensar los movimientos axiales, radiales y angulares del eje mientras mantiene un sello apretado.
Características de diseño para la prevención de fugas
1. Estructura de fuelle flexible
La característica más distintiva de un sello de fuelle de metal son sus fuelles flexibles. El fuelle está formado por una serie de convoluciones, que le permiten expandirse y contraerse axialmente. Esta flexibilidad es crucial para mantener el contacto entre las caras del sello, incluso cuando el eje experimenta desalineaciones o vibraciones menores. A medida que el eje se mueve, los fuelles pueden ajustar su longitud para mantener las caras del sello en contacto cercano, evitando que el líquido escape entre ellos.
Por ejemplo, en una bomba centrífuga, el eje puede experimentar el movimiento axial debido a la expansión térmica o los cambios en las condiciones de funcionamiento de la bomba. Los fuelles de metal en el sello pueden acomodar este movimiento, asegurando que el sello siga siendo efectivo.
2. Sellar caras
Las caras del sello son otro componente clave para evitar la fuga. Por lo general, están hechos de materiales duros y resistentes como carburo de silicio, carburo de tungsteno o grafito de carbono. Estos materiales se eligen por su capacidad para resistir las altas presiones y temperaturas que a menudo se encuentran en aplicaciones industriales.
Las caras del sello se venzan a un acabado muy liso, creando una superficie de acoplamiento ajustada. Cuando se instala el sello, el fuelle aplica un resorte, como la fuerza para presionar las caras del sello. Esta fuerza crea una barrera que evita que el fluido se filtre más allá del sello.
3. Sellos estáticos
Además de las caras de sellos dinámicos, los sellos de fuelle de metal también incorporan sellos estáticos. Por lo general, son anillos o juntas hechas de materiales elastoméricos como caucho de nitrilo o caucho de fluorocarbono. Los sellos estáticos se utilizan para evitar fugas entre la carcasa del sello y el equipo en el que está instalado.
Por ejemplo, se puede usar un anillo O para sellar el espacio entre la glándula del sello y la carcasa de la bomba. Al proporcionar una barrera secundaria contra las fugas, los sellos estáticos mejoran la confiabilidad general del sello de fuelle de metal.
Principios operativos
1. Lubricación hidrodinámica
Durante la operación, se forma una película delgada de fluido entre las caras del sello. Esta película actúa como un lubricante, reduciendo la fricción y el desgaste entre las caras. Al mismo tiempo, también ayuda a evitar fugas mediante la creación de una barrera de presión.
La lubricación hidrodinámica se logra a través del diseño de las caras del sello. Se pueden mecanizar micro -ranuras o patrones en las caras para promover la formación de la película de fluido. A medida que el eje gira, el fluido se dibuja en el espacio entre las caras, creando una distribución de presión que mantiene las caras separadas por una pequeña distancia.
2. Balance de presión
Los sellos de fuelle de metal están diseñados para equilibrar la presión en ambos lados de las caras del sello. En muchas aplicaciones, el fluido que se está sellado está bajo presión. Si la presión en un lado de la cara del sello es significativamente mayor que la otra, puede hacer que las caras del sello se separen, lo que lleva a fugas.
Los fuelles en el sello ayudan a equilibrar la presión aplicando una fuerza apropiada a las caras del sello. Esta fuerza se ajusta en función de la presión del fluido que se está sellando. Por ejemplo, en una aplicación de alta presión, los fuelles pueden estar diseñados para aplicar una mayor fuerza para mantener unidas las caras del sello.
Aplicaciones y la importancia de la prevención de fugas
Los sellos de fuelle de metal se utilizan en una amplia gama de industrias, que incluyen procesamiento químico, petróleo y gas, generación de energía y alimentos y bebidas. En estas industrias, las fugas pueden tener graves consecuencias, como la contaminación ambiental, la pérdida de productos y el daño en el equipo.
En la industria de procesamiento de productos químicos, por ejemplo, la fuga de productos químicos corrosivos puede dañar el equipo y representar un peligro de seguridad para los trabajadores. AMor mflwt 80 fuelle de metal sello mecánicoSe puede usar en bombas que manejan productos químicos agresivos, proporcionando un sello confiable para evitar fugas.
En la industria del petróleo y el gas, la fuga de hidrocarburos puede conducir a pérdidas económicas significativas y daños ambientales. ElSELLO DE METAL DE METAL DE CARTURO DE MOR LBGestá diseñado para soportar las altas presiones y temperaturas asociadas con la producción de petróleo y gas, lo que garantiza que los sellos en bombas y compresores permanezcan libres.
Mantenimiento e inspección
Para garantizar la efectividad continua de los sellos de fuelle de metal para prevenir las fugas, el mantenimiento e inspección regulares es esencial. Esto incluye verificar la condición de las caras del sello, la integridad de los fuelles y el rendimiento de los sellos estáticos.
Las inspecciones deben llevarse a cabo a intervalos regulares, y cualquier signo de desgaste, daño o fuga debe abordarse de inmediato. Por ejemplo, si las caras del sello muestran signos de desgaste excesivo, es posible que necesiten ser reemplazados. Del mismo modo, si el fuelle está dañado, puede afectar la capacidad del sello para mantener el contacto entre las caras, lo que lleva a fugas.
Conclusión
En conclusión, los sellos de fuelle de metal son altamente efectivos para prevenir las fugas en una variedad de aplicaciones industriales. Su diseño flexible, combinado con caras de sellos de alta calidad y sellos estáticos, les permite acomodar los movimientos del eje y mantener un sello apretado en condiciones desafiantes.

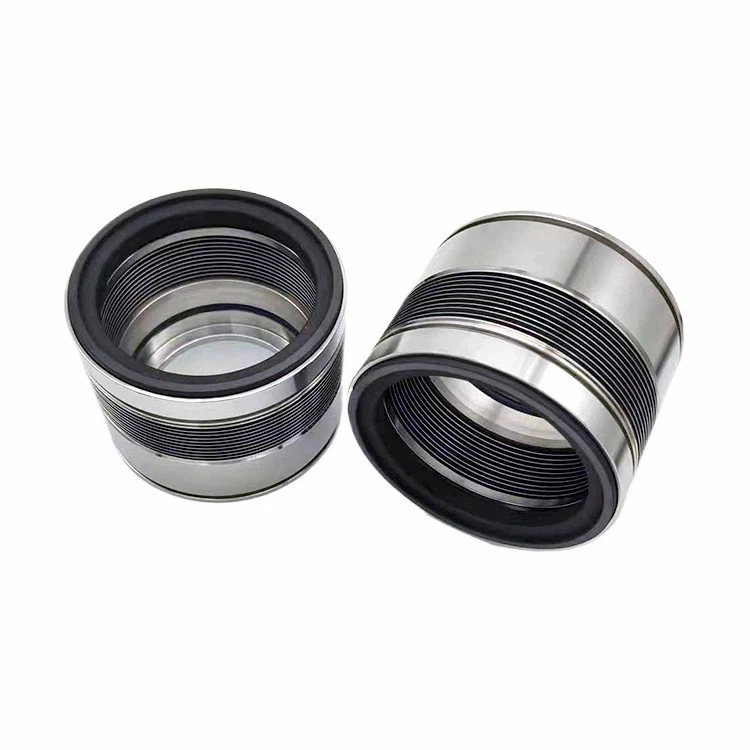

Si necesita sellos confiables de fuelle de metal para su equipo, lo invitamos a explorar nuestra gama de productos, incluido elMor 102 Sello de muelle de metal. Nuestro equipo de expertos está listo para ayudarlo a seleccionar el sello adecuado para su aplicación específica. Contáctenos para comenzar una discusión de adquisiciones y garantizar el funcionamiento eficiente y libre de fuga de su equipo.
Referencias
- Lebeck, AO (1991). Sellos mecánicos: diseño y rendimiento. CRC Press.
- Etsion, I. (2010). Tribología de sellos mecánicos. Elsevier.
- Rodamientos de Waukesha. (2015). Manual de tecnología de sellado. Rodamientos de Waukesha.
