Los sellos equilibrados desempeñan un papel crucial en diversas aplicaciones industriales, asegurando un funcionamiento eficiente y confiable de los equipos. Como proveedor de sellos equilibrados, he atendido todo tipo de preguntas de clientes sobre cómo medir un sello equilibrado. En esta publicación de blog, compartiré algunos consejos prácticos e ideas sobre este tema.
Por qué es importante medir un sello equilibrado
En primer lugar, hablemos de por qué es tan importante medir un sello equilibrado. Un sello equilibrado está diseñado para reducir la carga frontal y la fricción, lo que a su vez ayuda a aumentar la vida útil y el rendimiento del sello. Si un sello equilibrado no se mide correctamente, es posible que no encaje correctamente, lo que provocará fugas, desgaste excesivo e incluso fallas en el equipo. Por lo tanto, obtener mediciones precisas es clave para garantizar que el sello funcione según lo previsto.
Herramientas que necesitarás
Cuando se trata de medir un sello equilibrado, se necesitan las herramientas adecuadas. A continuación se muestran algunos de uso común:
- Calibrador a vernier: Esta es una herramienta imprescindible. Puede medir los diámetros interno y externo de los componentes del sello con alta precisión. Puede conseguir un buen pie de rey digital en la mayoría de las ferreterías.
- Micrómetro: Para mediciones aún más precisas de dimensiones pequeñas, como el espesor de las caras del sello, un micrómetro es muy útil.
- Medidor de profundidad: Si necesita medir la profundidad de las ranuras o huecos en la carcasa del sello, un medidor de profundidad resulta útil.
Proceso de medición paso a paso
1. Medición del diámetro del sello
Lo primero que probablemente querrás medir es el diámetro del sello. Por lo general, esto se hace en dos partes: el diámetro exterior (OD) y el diámetro interior (ID).
- Diámetro externo: Coloque las mordazas de su pie de rey alrededor del borde exterior del sello. Asegúrese de que la pinza esté perpendicular al eje del sello. Luego, lea la medida en la pantalla del calibrador. Para una lectura más precisa, tome al menos tres medidas en diferentes puntos de la circunferencia y calcule el promedio.
- Diámetro interior: Inserte las mordazas más pequeñas del pie de rey en la abertura interior del sello. Nuevamente, asegúrese de que la pinza esté perpendicular al eje del sello. Tome varias medidas y promedielas.
2. Medición del ancho del sello
El ancho del sello también es una dimensión importante. Utilice el calibre a vernier para medir la distancia entre los dos lados paralelos del sello. Al igual que con los diámetros, tome varias medidas en diferentes lugares para obtener un promedio preciso.
3. Medición del espesor de la cara del sello
El espesor de la cara del sello puede afectar su desempeño. Utilice un micrómetro para medir esta dimensión. Coloque suavemente el micrómetro en la cara del sello y tome la lectura. Asegúrate de medir en diferentes puntos de la cara, especialmente si es un sello grande, ya que podría haber ligeras variaciones.
4. Comprobación de las dimensiones de la ranura
Si el sello encaja en una ranura, también deberás medir las dimensiones de la ranura. Utilice un medidor de profundidad para medir la profundidad de la ranura. Luego, use el pie de rey para medir el ancho de la ranura. Estas medidas son cruciales para garantizar un ajuste adecuado entre el sello y la carcasa.
Consideraciones especiales para diferentes tipos de sellos equilibrados
Sello mecánico doble presurizado MOR CDPN
ElSello mecánico doble presurizado MOR CDPNEs un sello de alto rendimiento utilizado en muchas aplicaciones industriales. Al medir este tipo de sellos, preste especial atención a las dimensiones de las cámaras dobles presurizadas. Las diferencias de presión entre estas cámaras pueden afectar el funcionamiento del sello, por lo que son esenciales mediciones precisas de los tamaños de las cámaras y las áreas de contacto del sello.
MOR SE2 - Sello mecánico de doble cartucho AP
elMOR SE2 - Sello mecánico de doble cartucho APEs un sello tipo cartucho, lo que significa que viene preensamblado. Al medir este sello, concéntrese en las dimensiones generales del cartucho, incluidos el largo, el ancho y el alto. Además, mida el diámetro del eje en el que se instalará el sello, ya que esto determinará el ajuste adecuado del sello.

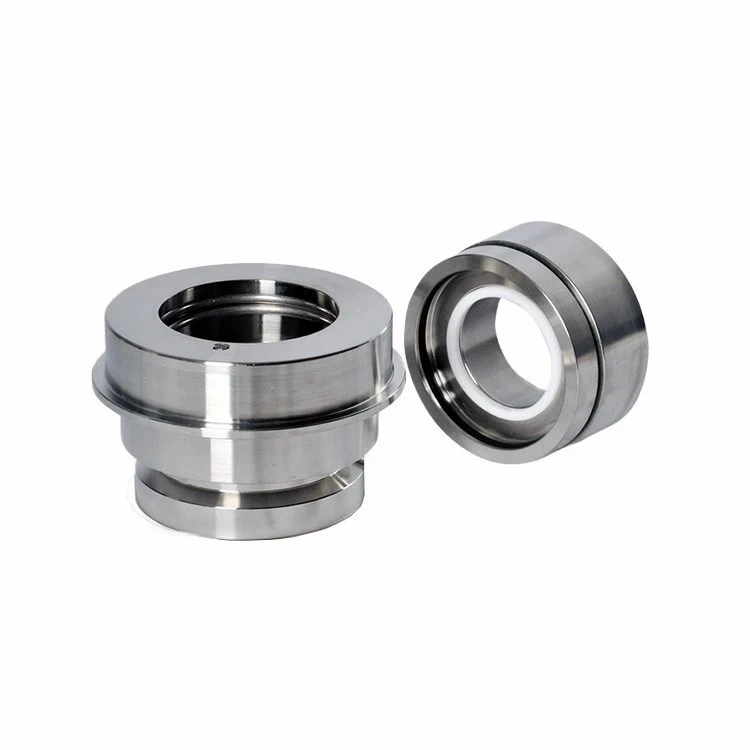

Sello mecánico equilibrado MOR SE1 para bomba Sulzer de central eléctrica
ElSello mecánico equilibrado MOR SE1 para bomba Sulzer de central eléctricaestá diseñado para aplicaciones específicas en centrales eléctricas. Al medir este sello, considere las condiciones de funcionamiento de la bomba, como la presión, la temperatura y el tipo de fluido. Estos factores pueden afectar el rendimiento del sello, así que asegúrese de medir todas las dimensiones relevantes con precisión para garantizar un ajuste adecuado y un funcionamiento confiable.
Errores comunes a evitar
- No utilizar las herramientas adecuadas: El uso de herramientas incorrectas puede provocar mediciones inexactas. Utilice siempre herramientas de medición de alta calidad y asegúrese de que estén calibradas periódicamente.
- Tomar medidas individuales: Como se mencionó anteriormente, tomar solo una medición puede resultar engañoso. Tome siempre varias mediciones y calcule el promedio para obtener resultados más precisos.
- Ignorando las tolerancias: Cada sello tiene ciertas tolerancias, que son variaciones aceptables en las dimensiones. Asegúrese de conocer los valores de tolerancia del sello que está midiendo y téngalos en cuenta al evaluar las mediciones.
Conclusión
Medir correctamente un sello equilibrado es fundamental para garantizar su correcta instalación y rendimiento. Al utilizar las herramientas adecuadas, seguir un proceso de medición sistemático y tener en cuenta las consideraciones especiales para los diferentes tipos de sellos, puede obtener mediciones precisas y evitar posibles problemas.
Si está buscando sellos equilibrados de alta calidad en el mercado, estamos aquí para ayudarle. Ofrecemos una amplia gama de sellos equilibrados, incluidos los mencionados anteriormente, y nuestro equipo de expertos puede ayudarle con cualquier pregunta sobre medición o instalación que pueda tener. No dude en comunicarse con nosotros para realizar una consulta y analizar sus requisitos específicos. Esperamos trabajar con usted para encontrar las mejores soluciones de sellado para sus aplicaciones.
Referencias
- "Manual de sellos mecánicos" por John Neale
- Diversos documentos técnicos de fabricantes de juntas.
